Que vous soyez un électricien chevronné à Douala ou un gestionnaire de maintenance industrielle, le multimètre est votre “œil” dans les circuits électriques. Sans lui, vous travaillez à l’aveugle. Mais entre un simple test de continuité et une mesure de courant TRMS complexe, il y a un monde.
Dans ce guide, nous vous expliquons comment utiliser un multimètre efficacement pour garantir la sécurité et la performance de vos installations.
1. Qu'est-ce qu'un multimètre et pourquoi est-il indispensable ?
Un multimètre est un instrument de mesure capable de combiner plusieurs fonctions : voltmètre (tension), ampèremètre (courant) et ohmmètre (résistance). Dans le contexte industriel du Cameroun, où les variations de tension et l’humidité peuvent endommager les équipements, savoir l’utiliser permet de :
Diagnostiquer une panne avant l’arrêt total.
Vérifier l’état de santé des batteries de secours.
Assurer la sécurité des techniciens lors des interventions.
2. Les différents types de multimètres et leurs usages
Pour bien mesurer, il faut d’abord choisir le bon outil.

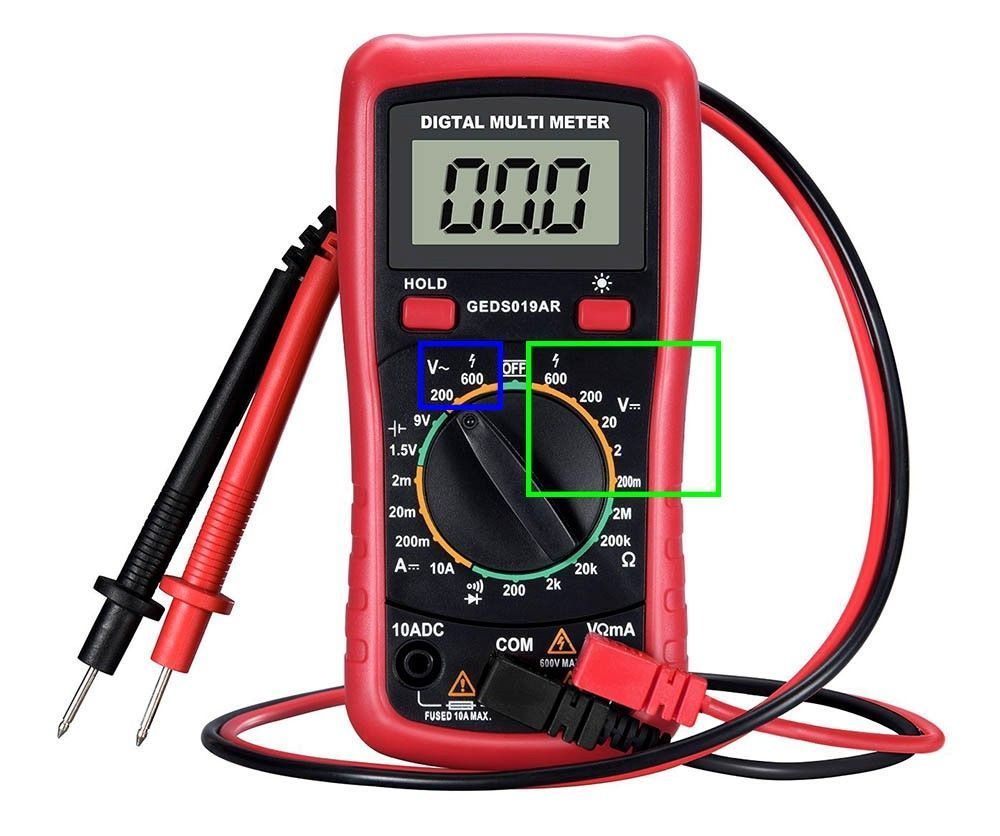

A. Le Multimètre Numérique (Digital)
C’est le plus répandu aujourd’hui. Il affiche les valeurs sur un écran LCD, offrant une lecture précise et facile.
Usage idéal : Maintenance électronique, tests de batteries, diagnostic de circuits résidentiels et industriels.
Le plus SAM : Les modèles Fluke ou Chauvin Arnoux disponibles sur notre site offrent une robustesse face aux chutes et aux surcharges.

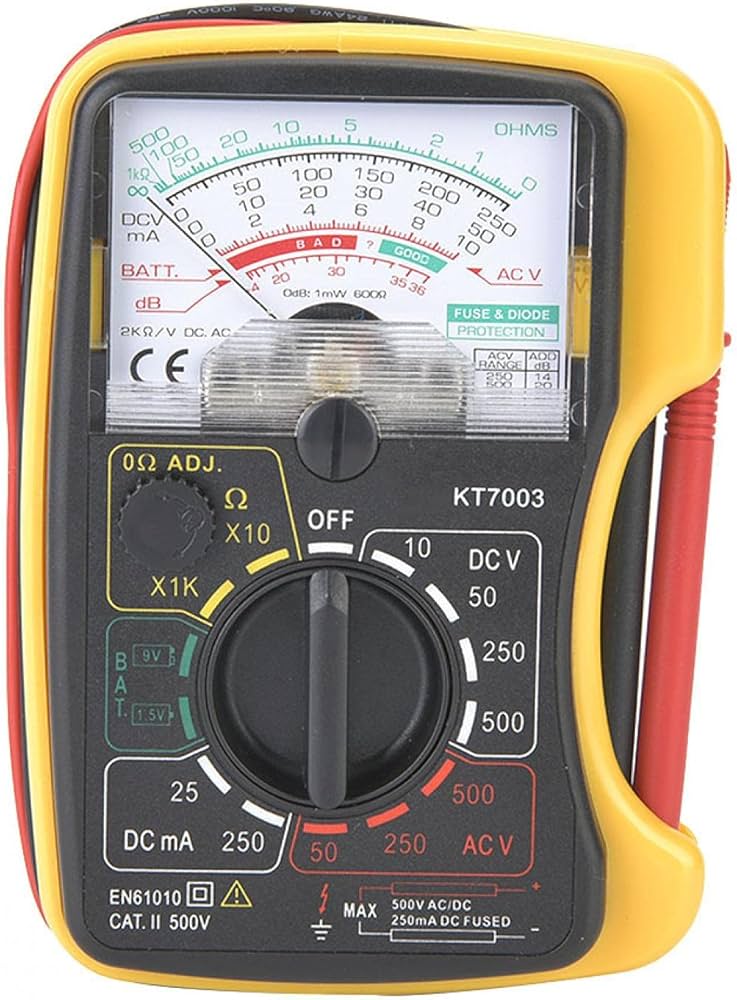

B. Le Multimètre Analogique
Utilise une aiguille qui se déplace sur une échelle graduée. Bien que plus ancien, il reste prisé pour visualiser les variations rapides de signaux.
Usage idéal : Détection de signaux fluctuants ou réglage de composants où l’on cherche un maximum/minimum.

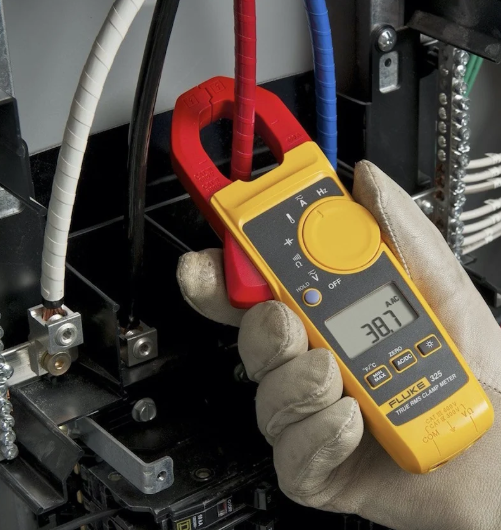

C. Le Multimètre à Pince (Pince Ampèremétrique)
Il permet de mesurer l’intensité du courant sans couper le circuit, simplement en “pinçant” le câble.
Usage idéal : Mesure de fortes intensités sur des tableaux électriques ou des moteurs en marche.
Modèle phare : La série Tenlacum UT204+ pour sa précision en milieu industriel.
3. Étape par étape : Comment utiliser votre multimètre ?
Étape 1 : Le branchement des câbles
Le câble Noir va toujours dans la borne COM (Commun).
Le câble Rouge va dans la borne VΩ (pour tension/résistance) ou dans la borne A/mA (pour le courant).
Étape 2 : Le choix du calibre et de la fonction
Tournez le sélecteur central sur la grandeur à mesurer :
V~ (AC) : Pour la tension alternative (secteur/prises).
V- (DC): La tension continue (batteries).
Ω (Ohm) : Pour tester la continuité d’un câble ou la résistance d’un composant.

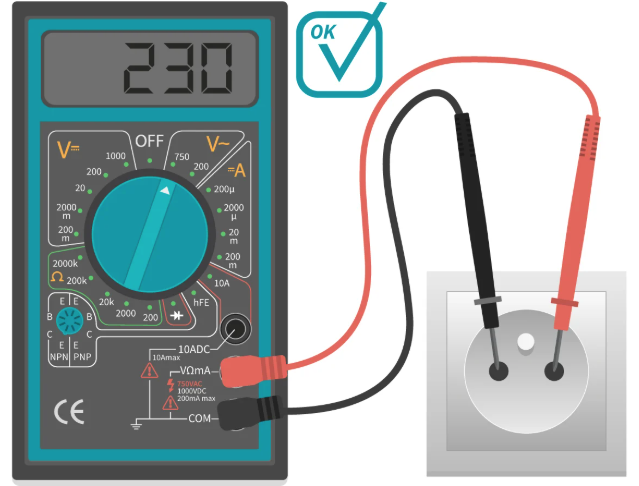

Étape 3 : La mesure sécurisée
Placez les pointes de touche sur le circuit. Règle d’or : Ne touchez jamais les parties métalliques des pointes pendant la mesure pour éviter tout choc électrique.
4. Maintenance tropicale : Un défi spécifique
Au Cameroun, l’humidité et la chaleur peuvent fausser les mesures sur des appareils de basse qualité. Utiliser un multimètre professionnel certifié (comme ceux proposés par SAM LTD) est une garantie contre les erreurs de diagnostic qui coûtent cher.
Rappel stratégique : Un multimètre mal utilisé peut être dangereux. Assurez-vous que vos équipes sont formées.
Conclusion : Passez à l'action
Savoir utiliser un multimètre est la base de toute maintenance réussie. Mais posséder l’outil adéquat est tout aussi crucial.
N’hésitez pas à nous laisser des commentaires si vous avez des questions ou besoin d’un conseil spécifique concernant un modèle.
